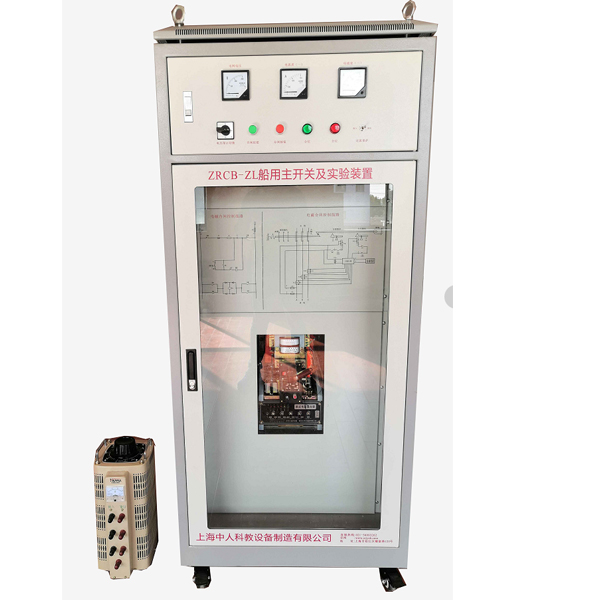

本裝置是為各航海職業院校的船舶電氣專業和輪機工程等專業，社會船舶造修單位，船員培訓機構的教學及培訓考核而研制的。它適用來課堂演示，船舶主開關的實操及培訓實習。

二、 設備特別點

1. 實操實操操作面板上印有主開關控制電磁合閘原理圖和脫扣示意圖

2. 配備裝備裝備有電壓（V）（V）（V）表電流（A）（A）（A）表來指示三相電壓（V）（V）（V）和電流（A）（A）（A）

3. 配備裝備裝備有遙控分合閘按鈕和分合閘指示燈

三、 技術功能

1. 寫入電源：AC380V±10%  50Hz

2. 作業環境：溫度（℃）（℃）（℃）-10℃～+40℃  相對濕度＜85%（25℃）  海拔＜4000m

3. 裝置容量（KV）（KV）（KV）：＜1.5kVA

4. 外型尺寸：700mm×600mm×1700mm

四、 裝置含有概括和配備裝備裝備

1.電源開關

用帶漏電保護的空氣開關控制儲物儲物儲物柜子的總電源，儲物儲物儲物柜子頂部裝備有風扇，當儲物儲物儲物柜內溫度（℃）（℃）（℃）偏高時打開風扇，為控制儲物儲物儲物柜散熱。

2.實操電氣線路圖

實操實操操作面板上印有主線路控制線路電磁合閘原理圖及脫扣示意圖，可直觀地看出DW95控制線路作業原理。

3.斷路器控制線路測量試驗儀表區

實操實操操作面板上裝備有一個電壓（V）（V）（V）表和一個波段開關用來指示三相電壓（V）（V）（V），三個電流（A）（A）（A）表用來指示三相電流（A）（A）（A），這些元件全部直接裝配在實操實操操作面板表面。

實操實操操作面板上還裝備有作業指示燈、實操按鈕，用來對斷路器狀態的指示和控制。

4.船用萬能式空氣斷路器

應用CDM1系列真實元件，符合實際現場實操實驗。

框體構造式主開關實驗臺,雙泵液壓實驗裝置

工業型液壓綜合實驗臺是按照現代教學特別點和最新的液壓傳動課程教學大綱要求設計的實驗臺。它應用先進的力士樂技術的液壓元件和獨特的模型塊化，含有概括了插接便利的系統集合，適用高等院校、中等專業學校及職業技工學校的學生實行液壓傳動教程的實驗教學要求；達到培養學生動手、設計及綜合運用能力，提升和加強了學生的創新設計能力的目的。
一、主要特別點:
1.系統全部應用標準的工業液壓元件，使用安全可靠，貼近工業化。
2.快速可靠的連接方法，特殊的密封連連連接口，保證實驗組裝便利快捷，拆接不漏油，清潔干凈。
3.精確的測量儀表器具，便利的測量方法，使用簡便，測量精確可靠。
4.應用可編控制器與微機通訊，完成電氣自動化控制、可在線編程監控及故障檢驗測量試驗。
①液壓傳動基礎線路實驗：
1.溢流閥調壓線路
2.減壓閥的減壓線路
3.換向閥的卸荷線路
4.先導式溢流閥的卸荷線路
5.節流閥進油節流調動速度線路
6.節流閥回油節流調動速度線路
7.調動速度閥進油節流調動速度線路
8.調動速度閥回油節流調動速度線路
9.節流閥變壓節流調動速度線路
10.調動速度閥變壓節流調動速度線路
11.電氣行程開關順序動作線路
12.用plc控制液壓線路和系統
②可編程序控制器（PLC）電氣控制實驗，機電液一體控制實驗形式。
1、PLC的指令編程，梯形圖編程的學習掌控把握掌控把握掌控把握
2、PLC編程系統的學習掌控把握掌控把握掌控把握及使用
3、PLC與計算機數值數值數值的通，在線調動測量試驗、監控
4、PLC對液壓傳動控制的優化
