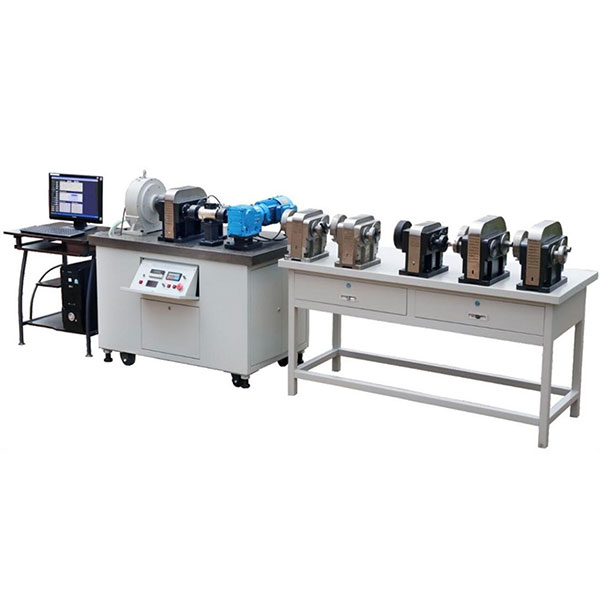

齒輪綜合測量試驗實驗裝置,機械制圖陳列實驗臺

齒輪傳動強度設計是《機械設計》課程中重要的章節之一，國內外一直全部沒有針對齒輪傳動彎曲強度和接觸強度實行綜合測量試驗解析的實驗裝置，齒輪傳動強度綜合設計實驗臺的研發填補了這一空白，為機械類學生深刻理解齒輪傳動強度設計原理提供了不可或缺的實驗設備。
實驗項目內容:
1、實驗臺機械傳動鏈與部位件構造的作業原理的理解、觀摩與解析，拆卸裝配實驗。
2、實驗臺電氣信號控制與傳輸鏈的理解、觀摩及作業原理的解析。
3、實操實驗:
(1)直齒和斜齒圓柱齒輪傳動的齒根彎曲強度和齒面接觸強度設計計算；
(2)直齒圓柱齒輪和斜齒圓柱齒輪在相同中心距情況下的應力測量試驗與比較解析；
(3)相同轉動速度下不一樣荷載量與等荷載量情況下的應力測量試驗與比較解析；
(4)不一樣轉動速度相等荷載量時應力測量試驗與比較解析；
(5)齒輪傳動鏈測繪及受力解析。




齒輪綜合測量試驗實驗裝置,機械制圖陳列實驗臺

一.基礎簡介
機械制圖教學陳列儲物儲物儲物柜是適用來全日制普通中專、職工中學、電視中專、職業高中機械類專業的制圖教學，亦可供其它相近專業使用或參考。為突出培養學生畫圖能力和看圖能力這條主線，對機械專業學生課程課程課程理論學習掌控把握掌控把握掌控把握，使用界限增強認識，深入理解，本陳列儲物儲物儲物柜是一套提升教學重量（kg）的理想設備。儲物儲物儲物柜體材料可選用鋁木構造或SPCC冷扎板焊接而成。
二.配備裝備裝備如下

序號與名稱	陳列儲物儲物儲物柜內容
**儲物儲物儲物柜：制圖基礎知識與工量具	1、羅馬數字示列，2、阿拉伯數字示例，3、拉丁字母示例，4、標題欄、明細欄，5、比例，6、字體（GB-T 14691—93）基礎要求， 7、長仿宋體漢字示例， 8、圖紙幅面和尺寸，9、圖框格式，10、三角尺，11、三棱比例尺，12、圓形量角器，13、多功能模板，14、圓規
第二儲物儲物儲物柜：點、直線、平面投影	1、點的三面投影，2、一般位置直線的三面投影，3、線段實長和傾角α，4、垂面?zhèn)?，5、水平面 ，6、斜投影與正投影，7、直線的跡點，8、平面投影的特性，9、跡線平面，10、中心投影法，11、點在直線上的投影特性，12、線段的投影特征，13、四個分角中點的投影
第三儲物儲物儲物柜：點、直線、平面的相對位置	1、直角投影定理，2、相交兩直線的投影，3、運用投影的積聚性求直線與平面的貫穿點，4、用輔助面法求直線與平面的貫穿點，5、運用投影的積聚性求兩平面的交線，6、平面跡線作法，7、正垂面上圓的投影，8、立體表面上的直線和投影的相對位置解析，9、交叉兩直線的投影`，10、相交兩直線的投影特征，11、用輔助線法求直線與平面的貫穿點，12、求兩個一般位置平面的交線，13、平行兩直線的投影，
第四儲物儲物儲物柜：投影變換	1、投影變換的兩種基礎方法(換面法)，2、投影變換的兩種基礎方法(旋轉法)，3、點繞正垂軸旋轉，4、一般位置直線變換為新投影面垂直線，5、將一般位置直線旋轉成投影面平行線，6、一般位置直線變換為新投影面的平行線，7、一般位置平面變換為新投影面平行面，8、一般位置平面變換為新投影面垂直面，9、將正垂面變換成投影面平行面，10、點的二次換面，11、投影面平行線變?yōu)橥队懊娲怪本€， 12、求A點到P平面的距離及A點對P平面13、所作垂線的垂足K， 14、用二次換面法畫集合體視圖
第五儲物儲物儲物柜：彎彎彎曲線與曲面	1、曲面立體的兩面投影示例（斜置的圓柱），2、曲面立體的兩面投影示例（斜圓柱），3、曲面立體的兩面投影示例，4、曲面立體的兩面投影示例（左上角有四分之一圓柱槽的四棱柱），5、曲面立體的兩面投影示例（斜置的圓錐），6、曲面立體的兩面投影示例（斜圓錐）， 7、曲面立體的兩面投影示例（上下倒置的圓臺），8、曲面立體的兩面投影示例（有半個圓臺槽的半圓柱），9、曲面立體的兩面投影示例（有半球槽的圓柱體），10、曲面立體的兩面投影示例（集合回轉體示例一），11、曲面立體的兩面投影示例（集合回轉體示例二），12、連桿頭部的截交線，13、鉛垂面堆切圓球的截交線投影，14、彎彎彎曲線形成，15、空間彎彎彎曲線，16、回轉曲面的形成及投影，17、錐面，18、柱狀面，19、錐狀面，20、圓柱螺旋線，21、圓錐螺旋線，22、單葉雙曲回轉面，23、圓環面的形成，24、頂針的截交線，
